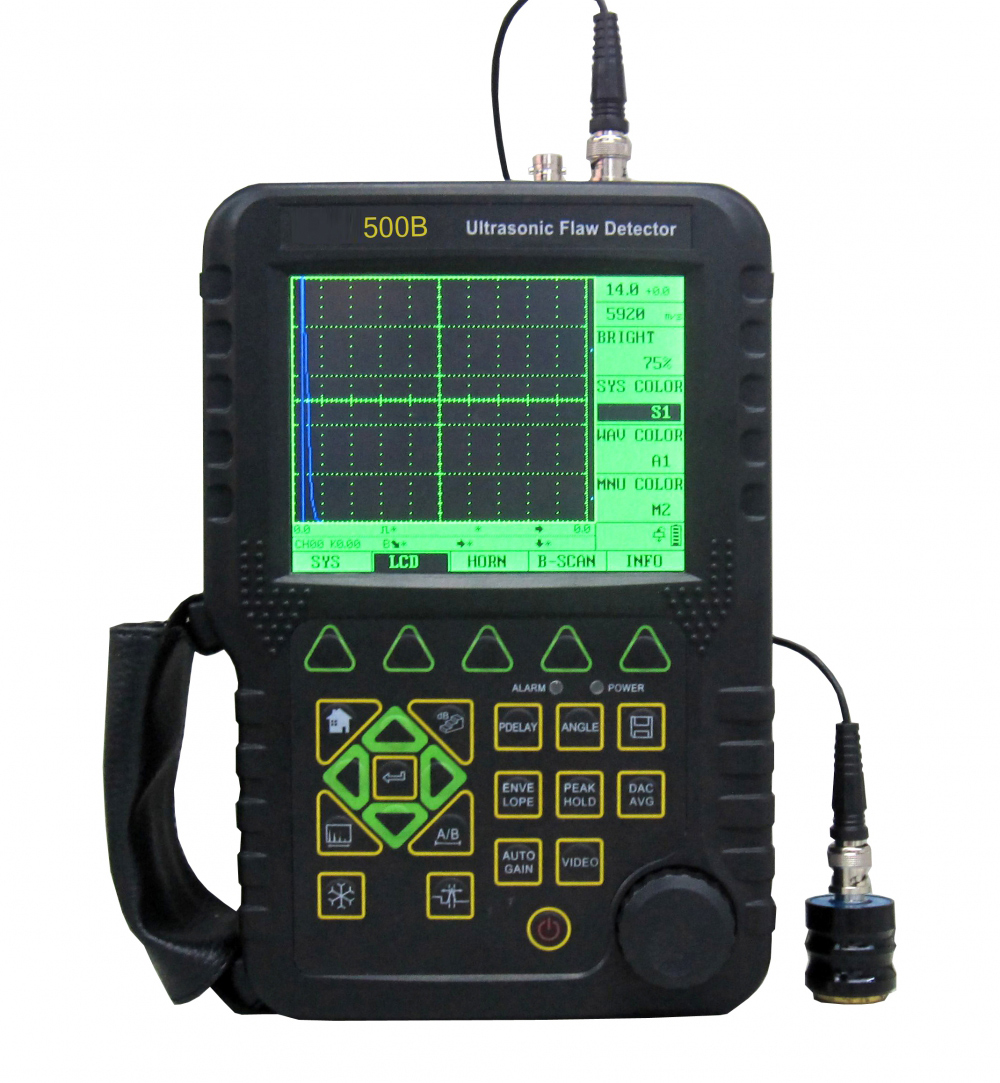

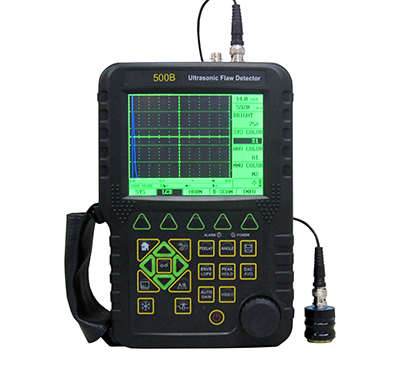

Le détecteur de défauts à ultrasons portable TBT-UTT550B a une capacité de mesure de 0 à 6 000 mm qui peut répondre aux besoins de détection de défauts du fabricant et aux exigences en acier de l'industrie métallurgique, de l'industrie de transformation des métaux et de l'industrie chimique. La conception à faible consommation d'énergie et la batterie au lithium de grande capacité garantissent que le détecteur de défauts à ultrasons peut être utilisé pendant quelques mois.

• Capacité de mesure: 0 ~ 9999 mm à la vitesse de l'acier
• Bande passante: 0,2 à 15 MHz (adaptation automatique en fonction de la fréquence de la sonde)
• Vitesse matérielle: 1000-15000m / s
• Capacité dynamique: ≥36dB
• Erreur linéaire verticale: ≤2,0%
• Erreur linéaire horizontale: ≤0,1%
• Résolution:> 40 dB (5P14)
• Relevés de sensibilité: 62 dB (trou profond à fond plat 200 mm Ф2)
• Rejet: 0 ~ 80% linéaire sans affecter la linéarité et le gain
• Niveau sonore: ≤8%
• Type de sonde: sonde à faisceau droit, sonde à faisceau angulaire, sonde à double élément, sonde de transmission
• Portes: porte d'obtention de vague, porte perdante de vague, lecture de porte simple, lecture de porte double
• Alarme: alarme sonore et alarme lumineuse LED
• Alimentation: DC 9V
• Temps de travail: ＞ 10 heures
• Dimension hors tout: 263 × 170 × 61 mm
• Température de fonctionnement: -10 ℃ ~ 50 ℃
• Humidité relative: 20 ~ 95%
• Énergie d'impulsion: 200V, 300V, 400V, 500V sélectionnable (adapté à diverses sondes)
• Largeur d'impulsion: 30 ~ 510ns avec des ajustements continus à différentes sondes de fréquence
• Amortissement de la sonde: 200 Ω, 500 Ω sélectionnable pour répondre aux différentes exigences de résolution et de sensibilité
• Échantillonnage: convertisseur AD à 10 chiffres à la vitesse d'échantillonnage de 400 MHz, forme d'onde de haute-fidélité
• Rectification: demi-onde positive, demi-onde négative, onde pleine, RF
• Lecture de porte: facultative pour le mode de lecture de porte simple et double porte; lectures de pointe dans la porte
• Gain: 0 ~ 110 dB réglable par pas sélectionnables de 0,1 dB, 1 dB, 2 dB et 6 dB
• Connexions des sondes: BNC ou LEMO
• Remarque: tous les indicateurs ci-dessus sont obtenus avec une sonde de 2,5 MHz et une méthode de détection pleine onde.

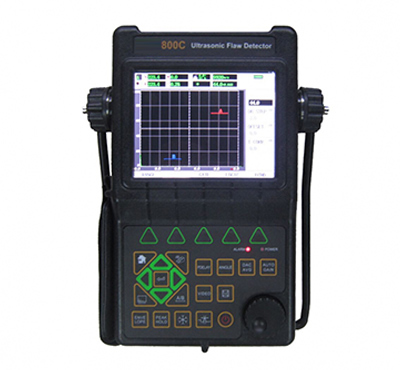

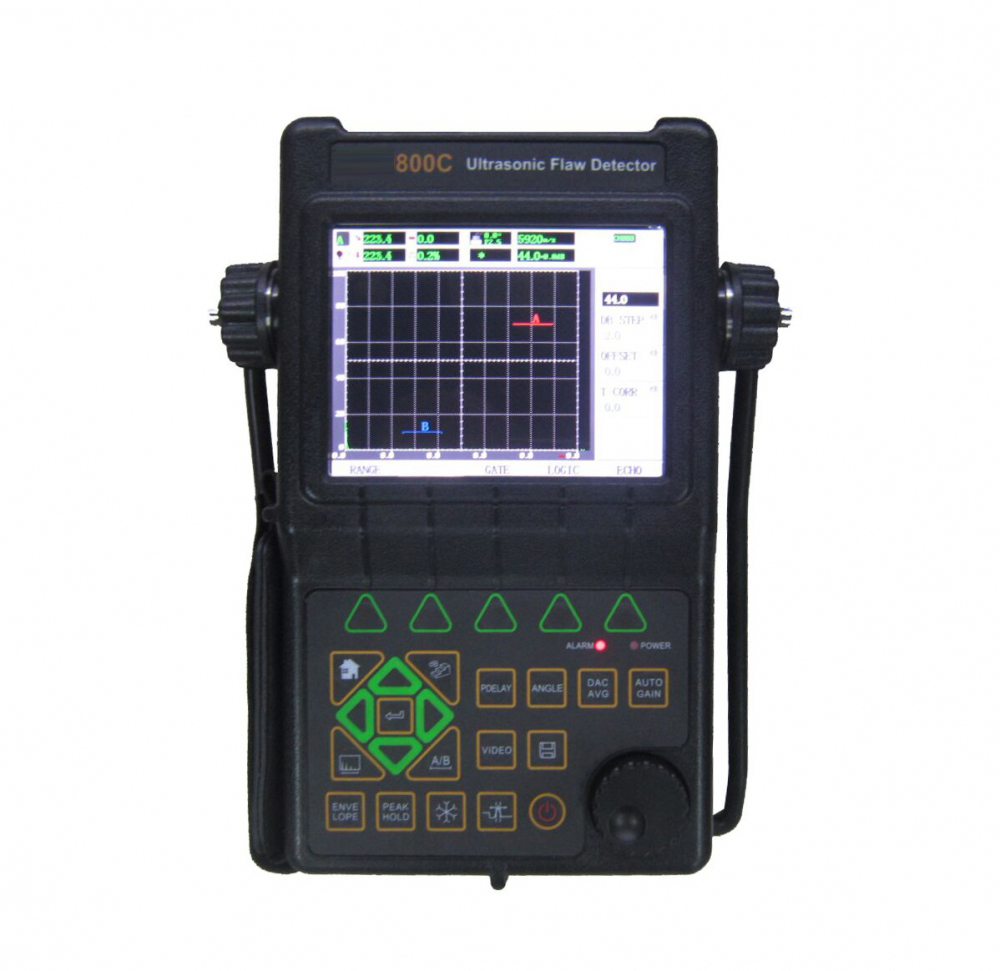

Le détecteur de défauts à ultrasons TBT-UTT800C est pratique à utiliser avec de puissantes fonctions fournies. Le détecteur de défauts à ultrasons peut détecter rapidement et avec précision divers défauts à l'intérieur de la pièce. L'écran LCD numérique TFT 640x480 affiche les données avec la luminosité réglable.

L'interface de fonctionnement est conviviale et le graphique des vagues s'affiche de manière exquise afin que tous les défauts soient clairement détectés en plein écran. La création de courbe, l'étalonnage de la sonde et d'autres opérations peuvent être effectués automatiquement. Avec une fréquence CPU de traitement de base de 400 MHz, ce détecteur de défauts à ultrasons portable effectue rapidement des calculs complexes et une analyse intelligente des défauts. La conception basse consommation avec batterie au lithium haute capacité peut prendre en charge plus de 10 heures de fonctionnement continu.

• Capacité de mesure: 0 ~ 9999 mm à la vitesse de l'acier
• Vitesse matérielle: 1000 ~ 9999m / s
• Délai d'affichage: -20 à 3400µs
• Retard de la sonde / décalage zéro: 0 ~ 99,99 µs
• Sensibilité: max. 110 dB dans des résolutions sélectionnables de 0,1, 1,0, 2,0, 6,0 dB et verrouillé
• Mode de test: écho d'impulsion, double élément et transmission directe
• Pulser: impulsion à onde carrée accordable
• Fréquence de répétition d'impulsion: 10 ~ 1000Hz
• Énergie d'impulsion: 200V, 300V, 400V, 500V, 600V
• Bande passante (bande passante de l'amplificateur): 0,5 ~ 15 MHz
• Moniteur de porte: deux portes de faille indépendantes contrôlables sur toute la plage de balayage
• Rectification: demi-onde positive, demi-onde négative, onde pleine, RF
• Linéarité du système: horizontal: +/- 0,2% FSW, vertical: 0,25% FSH, précision de l'amplificateur: +/- 1 dB
• Rejet (suppression): 0 ~ 80% de la hauteur plein écran
• Unités: pouces ou millimètres
• Connexion du transducteur: BNC ou LEMO
• Alimentation: secteur CA, 100 ~ 240 V CA, 50 ~ 60 Hz
• Température de fonctionnement: -10 ℃ ~ 50 ℃
• Température de stockage: -30 ℃ ~ 50 ℃

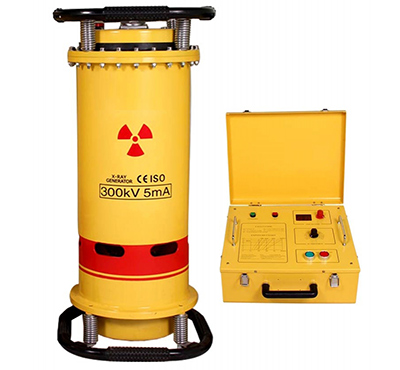

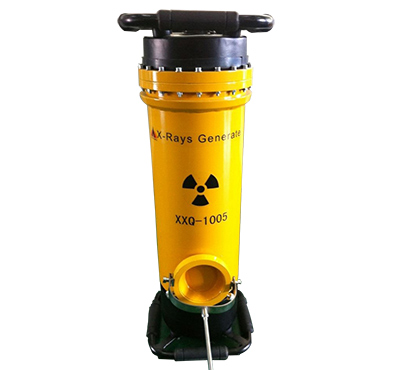

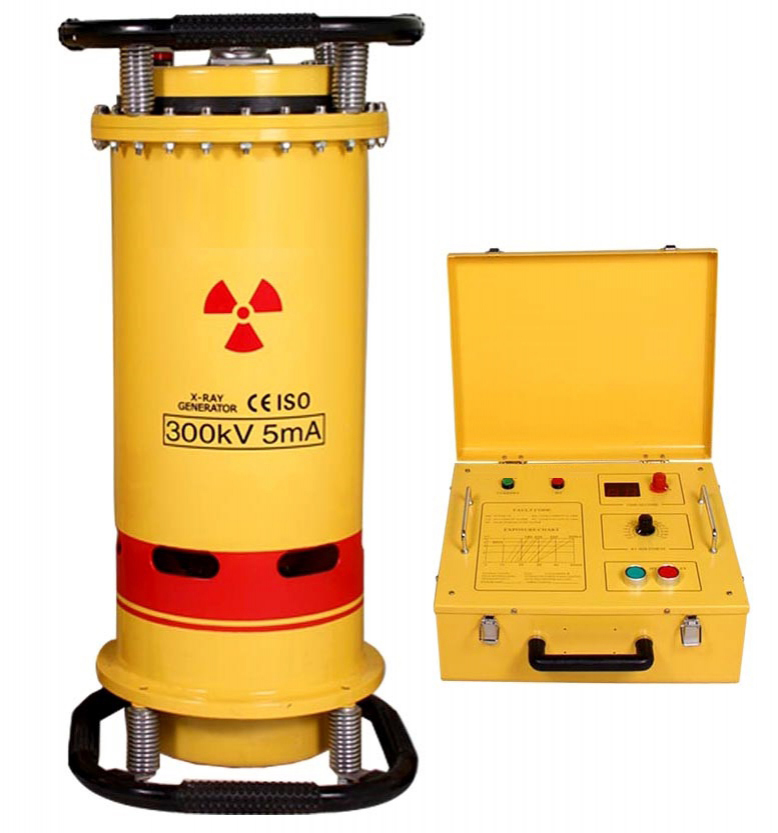

Le détecteur de défauts à rayons X portable est conçu pour inspecter la qualité de soudage des matériaux, pièces et composants tels que coques, tuyaux, récipients à haute pression, chaudières, avions, véhicules et ponts, ainsi que la qualité de divers métaux légers, caoutchouc, céramique et autres pièces traitées. La méthode de transi lumination aux rayons X est utilisée pour montrer les pièces traitées et les défauts internes de soudage du film à rayons X pour évaluer la qualité du produit.

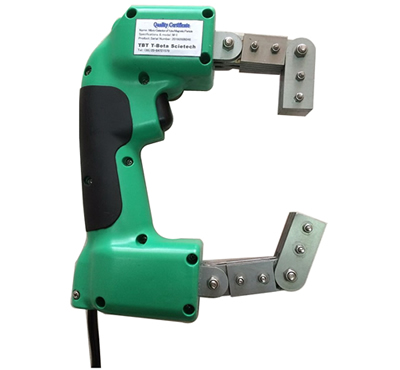

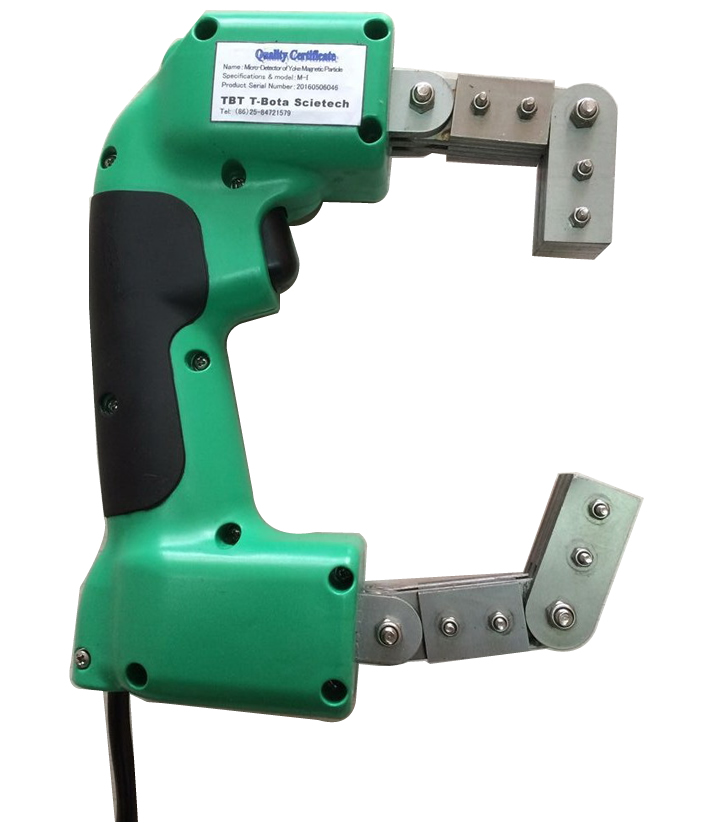

• Courant de travail: 0. 7A (vide 1.1A)
• Distance polaire: 0 ~ 250 mm
• Taille du produit: environ 220 * 150 * 60mm
